Mittelspannungsanlagen

Unser Konzept:
Kundenspezifische Lösungen!

  • Eigene Feldfertigung
  • Eigene Montageteams
  • Eigene Inbetriebnahmeteams
  • Eigene Wartungsteams
  • 24-h-Service

Durch unsere hohe Fertigungstiefe sind wir in der Lage, die Anlagen exakt auf den Bedarf unserer Kunden abzustimmen:

Von der 12 kV Standardanlage GF1 über die Einschubanlage Typ GS1 oder 24 kV und 36 kV Anlagen in SF6 Technologie steht die komplette Bandbreite der technisch möglichen Lösungen zur Verfügung.

Durch unsere Montage- und Inbetriebnahme-Teams sind wir in der Lage, nicht nur Neuanlagen zu errichten, sondern auch bestehende Anlagen auszutauschen oder zu ertüchtigen – genau in dem Zeitfenster, dass die Verfügbarkeit unserer Kunden am wenigsten einschränkt.

Unsere Wartungs-Teams betreuen die Anlagen unserer Kunden „ein Leben lang“. Inklusive der Wartung der Schaltgeräte mit entsprechender Ersatzteilvorhaltung.

Die Einstellung der Schutzeinrichtungen unserer Kunden gehört bei uns mit zum Leistungsumfang.

Informationen erhalten Sie hier:

Energietechnische Abteilung:

Tel.: +49 / 5241 / 963-01

Email: Mittelspannung@husemann.de

Produkte

  • 10 kV Festeinbau GF1
  • 10 kV Einschubtechnik GS1
  • 20 kV Anlagen
  • Retrofit-Lösungen

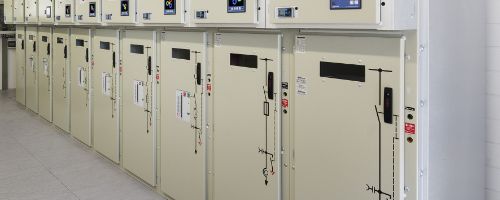

12 kV Mittelspannungsanlage GF1

tl_files/design2015/productimages/1-1.jpg

Unser Konzept für höchste Verfügbarkeit und Flexibilität

  • Anreihbar und erweiterbar
  • kompl. Bedienbarkeit bei geschlossener Tür
  • wartungsarme Schaltgeräte
  • wahlweise Verschließbarkeit von Tür und Antrieben
  • Typprüfungen nach VDE 0671 Teil 200
  • Zugänglichkeitsgrad AFL
  • Nachrüstung eines Leistungsschalters in normaler Lasttrennerzelle möglich
  • Kundenspezifische Sonderausführungen
  • Eckfelder
  • Relaisvorsatznische
Elektrische Daten:
Bemessungsspannung: bis 12 kV
Bemessungsstrom: 630 A
Bemessungskurzzeitstrom: bis 20 kA
Bemessungsstoßstrom: bis 50 kA
Bemessungsstehwechselspannung: 28 kV
Bemessungsstoßspannung: 75 kV

Abmessungen:
Feldteilung/Breite: 660 mm
Feldtiefe: 730 mm
Feldhöhe: 1.900 mm
Anlagenhöhe mit
Lichtbogenleitblech.
2.300 mm
Endkassetten: 2 x 25 mm

12 kV Mittelspannungsanlage GS1

tl_files/design2015/productimages/1-2.jpg

Unser Konzept für höchste Verfügbarkeit und Flexibilität

  • Anreihbar und erweiterbar
  • Leistungsschalter in Einschubtechnik
  • kompl. Bedienbarkeit bei geschlossener Tür
  • wartungsarme Schaltgeräte
  • wahlweise Verschließbarkeit von Tür und Antrieben
  • Typprüfungen nach VDE 0671 Teil 200
  • Zugänglichkeitsgrad AFL
  • Kundenspezifische Sonderausführungen
  • Eckfelder
  • integrierte Relaisnische
Elektrische Daten:
Bemessungsspannung: bis 12 kV
Bemessungsstrom: 630 A
Bemessungskurzzeitstrom: bis 20 kA
Bemessungsstoßstrom: bis 50 kA
Bemessungsstehwechselspannung: 28 kV
Bemessungsstoßspannung: 75 kV

Abmessungen:
Feldteilung/Breite: 660 mm
Feldtiefe: 1.000 mm
Feldhöhe: 1.900 mm
Anlagenhöhe mit
Lichtbogenleitblech.
2.300 mm
Endkassetten: 2 x 25 mm

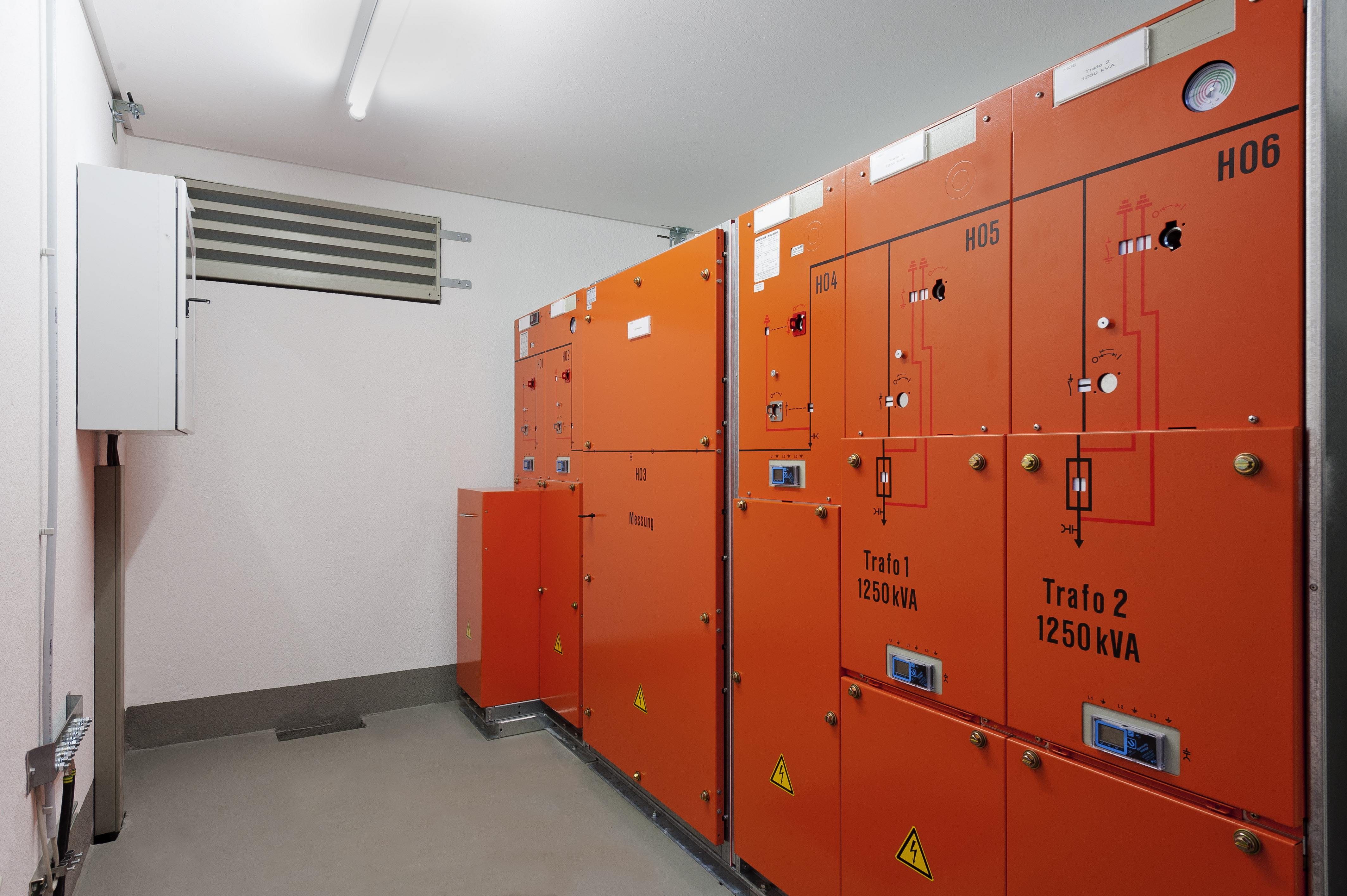

24 kV und 36 kV Mittelspannungsanlage in SF6-Technologie

tl_files/design2015/productimages/1-3.jpg

Retrofit-Lösungen

tl_files/design2015/productimages/1-4.jpg

Inhalt befindet sich noch im Aufbau

Anwendungsbereiche

  • alle Branchen
  • Netzbetrieb
  • Gebäudetechnik
  • Fertigung
  • Rechenzentren
  • Krankenhäuser
  • Infrastruktur
